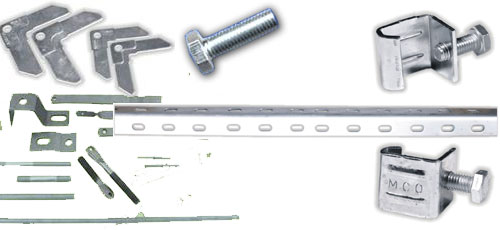

Hava Kanalı Bağlantı Ekipmanları
 |
 |
Rot (Tij) |
Köşe Elemanları |
 |
 |
Flanş Profili |
G Klips |
 |
 |
Z ve L Askı Elemanları |
U - L - C Perfore |
 |
 |
Mengene ve Kelepçeler |
Çelik Dübel |
 |
 |
YHB -YSB Akıllı Vida |
Civata - Somun |
- Civata-Somun
- Rot
- Klips
- conta
- Köşebent

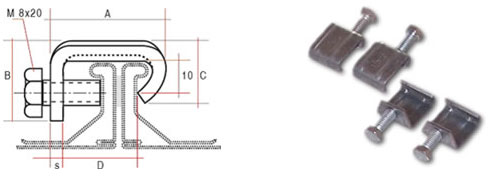

Klips
Ölçüler |
||||
A
mm |
B mm |
C mm |
D
mm |
S
MM |
30 |
20 |
15 |
25 |
3x30 |

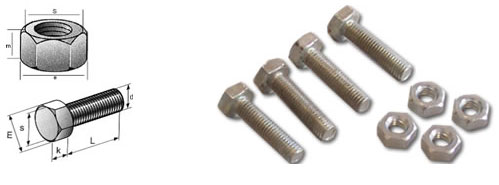

Civata Somun
ÖLÇÜLER CİVATA |
|||||||||||
| Anma Çapı(d) mm | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| Adım/(P) mm | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 |
| Kafa Kalınlığı(k) mm | 5.5 | 7 | 8 | 9 | 10 | 12 | 13 | 14 | 15 | 17 | 19 |
| Anahtar Ağzı(s) mm | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 |
| Diş Boyu mm | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 |
